| Plaats van herkomst: | China |
| Merknaam: | TOPER |
| Certificering: | CE |
| Modelnummer: | XY10/450-30U |
| Min. bestelaantal: | Onderhandelbaar |
|---|---|
| Prijs: | Best factory price |
| Verpakking Details: | Exporteer standaard houten verpakkingen. |
| Levertijd: | 10-15 werkdagen na ontvangst van uw betaling |
| Betalingscondities: | L/C, T/T, D/A, D/P, Western Union |
| Levering vermogen: | 200 sets per maand voor deze industriële filterpers |
| filtergebied: | 10Square meter | Plaat externalr grootte: | 505*505mm |
|---|---|---|---|
| Het volume van de filterkamer: | 151L | Het aantal van de filterplaat: | 24pcs |
| Filterdruk: | 0.6mpa | Cakelossing: | twee arbeiders met de hand verrichting |
| Motorvermogen: | 2200 W | Compressortype: | Hydraulisch systeem |
| Spanning: | 380V/220V /400-450V/op maat | Voedingsmethode: | Centrale voeding |
| Plaatmateriaal: | Gewapende polypropyleen | Vloeibaar lossingstype: | Open stroom of dichte stroom |
| Lossingstype van de filtercake: | Handlossing | Filtermiddel: | filterdoek |
| Voorwaarde: | Nieuw |

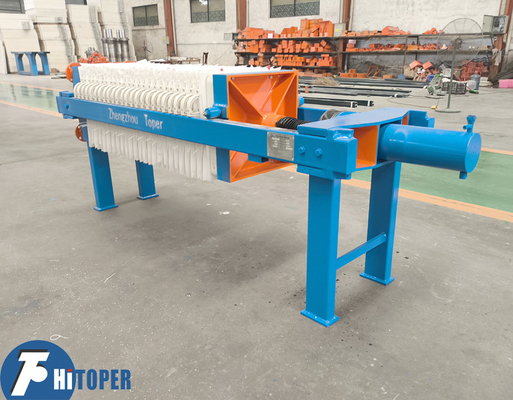

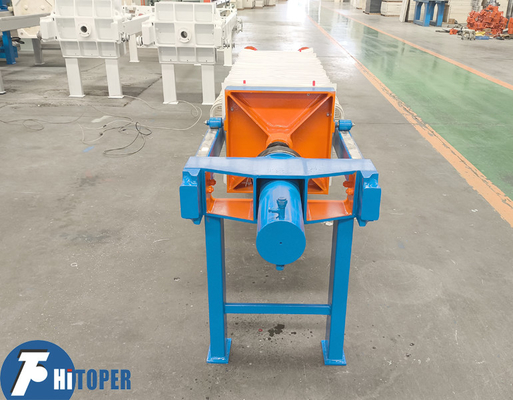

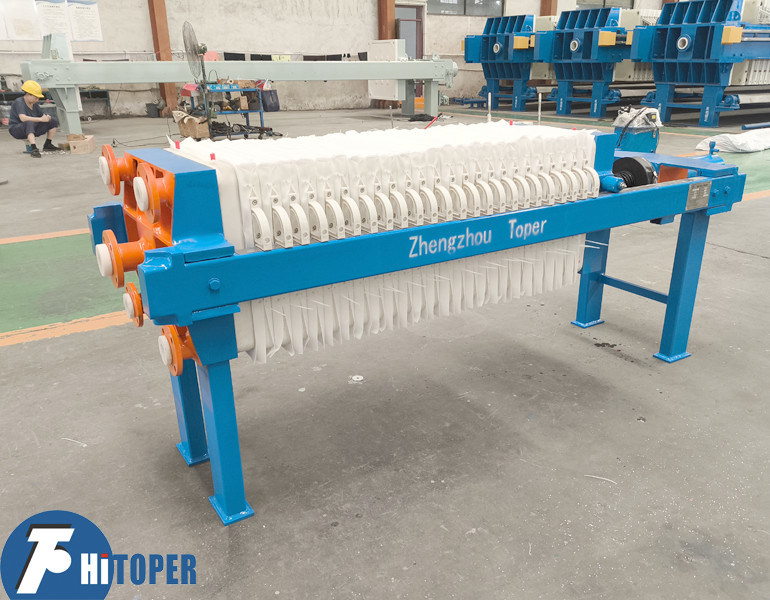

450x450mm Plaat Hydraulisch comprimeren Industriële filterpers Functie van vaste-vloeistof scheiding
Deze filterpersapparatuurwordt gebruikt in vaste-vloeibare (vaststofgehalte is beter dan 5%-50%) scheiding van varipis suspensie..
Hydraulisch station van deze filterpers:1. Hydraulische eenheid, koolstofstaal buigverzetting en afdichting. A.Air filters externe oliepompen van Shanghai Dazhong merk, met een beter koeleffect en gemakkelijk onderhoud B.Hydraulische kleppen van het merk Shanghai Huadao. C.Oliepijpen onder hoge druk (36 MPa, 1,5 m) en onder lage druk (22,4 MPa, 2 m), China standaard zachte aansluiting.
2Hydraulische cilinder, gelast met materiaal 27SiMn naadloos stalen buis, binnendiameter en slag is Φ120X400, druk is 18-20MPa.
3. zuigerstaaf, middelmatige frequentie verharding met 45 # staal, de oppervlakhardheid kan HRC48-50 zijn, en er is een beschermende hoes buiten.
Hoofdstraal van deze industriële filterpers: Materiaal van hoogwaardig koolstofstaal Q345 (lengte, breedte en dikte, 120×60×6 mm rechthoekige buis), doosgespannen constructie,automatisch ondergedompeld boog lassen proces met las glad en mooi. nog steeds verwerkt met zandblasing om roest en oxide huid te verwijderen, dan geverfd met epoxy primer om een hogere intensiteit en corrosiebestendigheid te krijgen,samen met de laatste bescherming van acryl-polyester tegen corrosie met verf.
Hoe een filterpers te bedienen
Het vloeibare vaste mengsel wordt in de filterpers gepompt, die bestaat uit een aantal ingebedde filterplaten die kamers vormen.De platen worden ondersteund in een gefabriceerd stalen frame en wordt gesloten gehouden door een kracht uitgeoefend door een hydraulische ram gemonteerd in het frame werk aan het eind van de machine.
Elke filterplaat is bedekt met een filterdoek dat de vaste deeltjes vasthoudt, maar de vloeistof door de poorten in de filterplaat laat passeren en eruit laat.
De achtergebleven deeltjes bouwen zich geleidelijk op op het oppervlak van het filtermedium en vormen na verloop van tijd uiteindelijk een vaste taart.
Naarmate de taart de druk in de filterpers vormt, stijgt de druk naarmate het filtraat door de reeds gedeeltelijk gevormde taart moet gaan om de kamer te verlaten.Het wordt steeds moeilijker om te blijven pompen omdat de pers niet meer vaste stoffen kan accepteren.Op dit punt wordt de voedingspomp zelden gestreeld en is de filtratstroom van de filterpers aanzienlijk verminderd of volledig gestopt.
Op dit punt of wanneer een vooraf bepaalde filtratietijd of -druk is bereikt, wordt de cyclus beëindigd en wordt de volledig gevormde filterkoek afgevoerd.
Technische parameter van deze filterpers:
| Type |
Filtergebied (m2) |
Filterplaatgrootte (mm) |
Filterkoekdikte (mm) |
Volume van de filterkamer (L) |
Filterplaatnummer (PCS) |
Filterdruk (MPa) |
Motorvermogen (KW) |
Gewicht (kg) |
Afmeting (mm) (L×W×H) |
| XY4/450-30U | 4 | 450 × 450 | 30 | 60 | 9 | 0.6 | 2.2 | 860 | 1950 × 700 × 900 |
| XY6/450-30U | 6 | 91 | 14 | 910 | 2200 × 700 × 900 | ||||
| XY8/450-30U | 8 | 121 | 19 | 960 | 2450 × 700 × 900 | ||||
| XY10/450-30U | 10 | 151 | 24 | 1010 | 2700 × 700 × 900 | ||||
| XY12/450-30U | 12 | 182 | 29 | 1060 | 2950 × 700 × 900 | ||||
| XY15/450-30U | 15 | 225 | 36 | 1130 | 3300 × 700 × 900 | ||||
| XY16/450-30U | 16 | 243 | 39 | 1160 | 3450 × 700 × 900 | ||||
| XY15/630-30U | 15 | 630 × 630 | 226 | 18 | 1725 | 2640 × 900 × 1100 | |||
| XY20/630-30U | 20 | 297 | 24 | 1993 | 3940 × 900 × 1100 | ||||
| XY30/630-30U | 30 | 452 | 37 | 2360 | 3590 × 900 × 1100 | ||||
| XY40/630-30U | 40 | 595 | 49 | 2788 | 4300 × 900 × 1100 | ||||
| XY30/800-30U | 30 | 800 × 800 | 460 | 23 | 2170 | 3700 × 1400 × 1300 | |||
| XY40/800-30U | 40 | 595 | 30 | 2450 | 4300×1400×1300 | ||||
| XY50/800-30U | 50 | 748 | 38 | 2700 | 4840×1400×1300 | ||||
| XY60/800-30U | 60 | 902 | 46 | 2980 | 5440×1400×1300 | ||||
| XY70/800-30U | 70 | 1056 | 54 | 3250 | 6040×1400×1300 | ||||
| XY30/870-30U | 30 | 870×870 | 460 | 23 | 2580 | 3180×1200×1300 | |||
| XY40/870-30U | 40 | 595 | 30 | 2925 | 3570×1200×1300 | ||||
| XY50/870-30U | 50 | 748 | 38 | 3318 | 4110×1200×1300 | ||||
| XY60/870-30U | 60 | 902 | 46 | 3712 | 4550×1200×1300 | ||||
| XY70/870-30U | 70 | 1056 | 54 | 4106 | 4990×1200×1300 | ||||
| XY80/870-30U | 80 | 1210 | 62 | 4561 | 5430×1200×1300 |
Verschillende series van onze producten-filter persmachine als hieronder:
1Programma-gecontroleerde automatische filterpers
2. Membraanfilterpers
3. Hydraulische compressiefilterpers
4Mechanische filterpers voor compressie
5. Jack filter drukken
6. gietijzeren plaat en frame/kamerfilterpers
7. Filterpers van roestvrij staal
8. Ronde filterpers voor platen
9. Katoenen filterpers
10. Kartonnen filterpers
11. DY-gordelfilterpers
12. DYX hoogdrukgordelfilterpers
13. DNY draaitrommelverdikkings-/dehydratatiebandfilterpers
14. Drievoudige filterpers voor verdikking en uitdroging
