| Plaats van herkomst: | China |
| Merknaam: | TOPER |
| Certificering: | CE |
| Modelnummer: | BY30/630-25 |
| Min. bestelaantal: | 1 reeks |
|---|---|
| Prijs: | USD14500/SET |
| Verpakking Details: | De uitvoer standaard houten pakket. |
| Levertijd: | 30 ontvangen de werkdagen na uw betaling |
| Betalingscondities: | L/C, T/T, D/A, D/P, Western Union |
| Levering vermogen: | 50 reeksen per maand voor deze pers van de gietijzerfilter |
| Filtergebied: | 30m2 | Grootte filterplaat: | 630X630mm |
|---|---|---|---|
| Volume filterkamer: | 452L | Filterplaat en nummernummer: | 37 stuks |
| Kaderaantal: | 38 stuks | Filtrerende druk: | 0,6 MPa |
| Motorvermogen: | 2,2 kW | Belangrijkste kenmerk: | Op hoge temperatuur dragen 350C te zijn. |
| Bouw: | Gietijzer. | Gewicht: | 5000KG |
| Functie: | Vaste-vloeistofscheiding | Conditie: | NIEUW |
| Sollicitatie: | petrochemie, metallurgie, olie, keramische industrie |

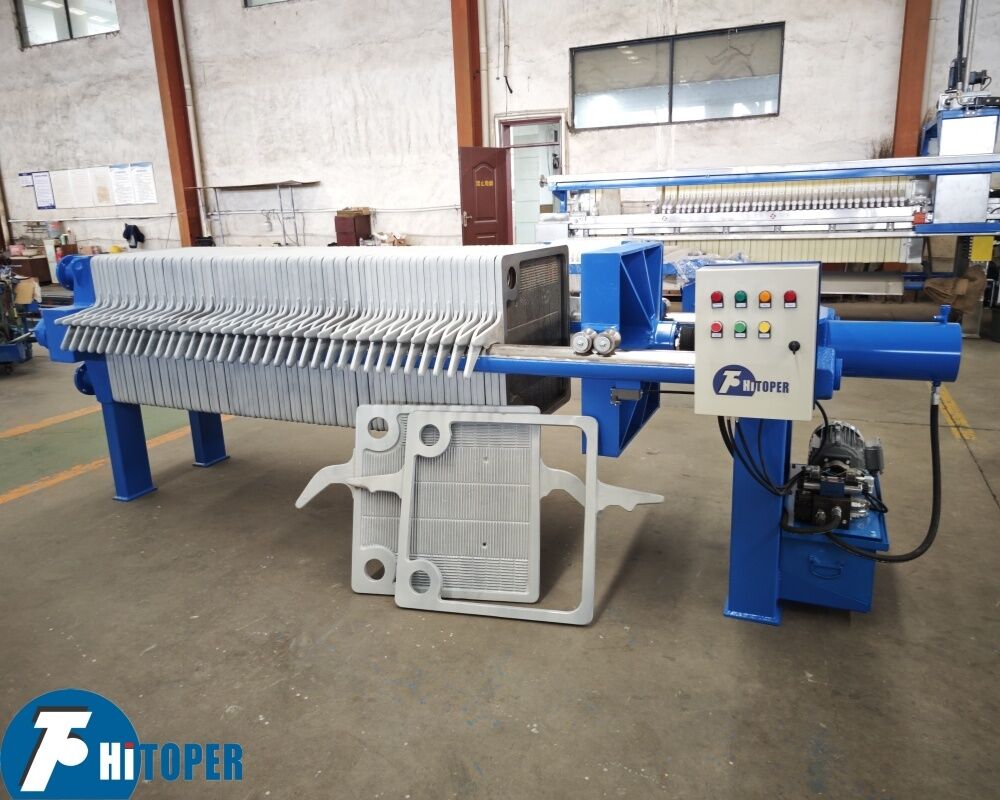

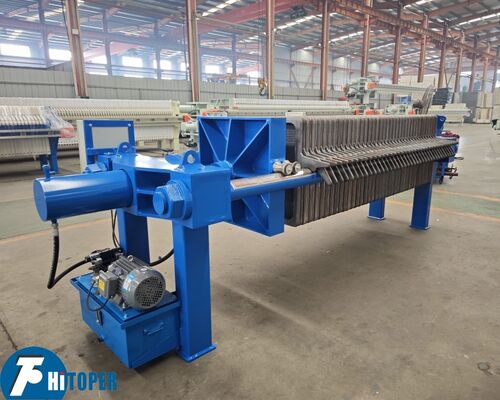

Gietijzeren Hoge Temperatuur Plaatframe Filterpers voor Keramische Scheiding
Introductie van filter:
Frame deel:
Het frame deel is het hoofdlichaam van de machine ter ondersteuning van het filtermechanisme en het verbinden van andere delen. Het bestaat voornamelijk uit een drukschijf, een klemschijf, een cilinderblok en een hoofdligger.
Filterdeel:
Het bestaat uit filterplaten die in een bepaalde volgorde op de hoofdligger zijn gerangschikt en filterdoek dat tussen de filterplaten is geklemd. De filterplaten en het filterdoek zijn afwisselend gerangschikt om verschillende onafhankelijke filtereenheden te vormen.
Trekbord deel:
1 Automatisch trekbord, het automatische trekbord deel bestaat uit een hydraulische motor, manipulator, transmissiemechanisme en ophanging.
2 Handmatig bord trekken, en handmatig borden trekken voor het lossen.
Hydraulisch deel:
Het hydraulische deel is een aandrijfapparaat dat de klemschijf aandrijft om de filterplaat samen te drukken of los te maken, en is uitgerust met een plunjerpomp en diverse regelkleppen.
Motor deel:
Het motor deel is het controlecentrum van het gehele systeem.
Korte introductie van Gietijzeren Filterpers:
De gietijzeren filterpers is gemaakt van hoogwaardig gietijzer of nodulair gietijzer precisie gieten.
Het heeft de kenmerken van hoge sterkte van de filterplaat, hoge filtratiedruk, hoge temperatuurbestendigheid, hoge filtratiesnelheid, lage vochtigheid van de filterkoek, snelle ontlading en lange levensduur.
Het is geschikt voor de filtratie van de keramische industrie, petrochemische industrie, vet, mechanische olie ontkleuring en andere producten met hoge viscositeit, hoge temperatuur en laag vochtgehalte.
De filterpers gebruikt het drukverschil tussen de twee zijden van het filterdoek om het grootste deel van het water in het materiaal door het filterdoek te laten passeren en uit het lichaam te laten stromen, terwijl het materiaal in de filterkamer wordt geblokkeerd om een filterkoek te vormen om het doel van filtratie te bereiken.
Vanwege het relatief grote drukverschil tussen de twee zijden van het filterdoek tijdens het filtratieproces, wordt de filtratiesnelheid verhoogd en het watergehalte van de filterkoek verminderd, en het speciale filterdoek wordt gebruikt om het filtraat puur te maken en het filtreereffect is veel beter dan dat van de vacuümfilter.
De filterpers heeft nog steeds een goed effect, zelfs bij het verwerken van materialen die moeilijk te filteren zijn, en het is gemakkelijk te behandelen met anticorrosie, en de structuur is eenvoudig en gemakkelijk te bedienen.
Kenmerken:
Technische gegevens van deze gietijzeren filterpers:
| Type | Filteroppervlak (m2) | Filterplaat maat (mm) |
Koek dikte (mm) |
Kamer volume (L) |
Plaat nummer (stuks) |
Frame nummer (stuks) |
Filtratie druk (Mpa) |
Gewicht (kg) |
Afmetingen (mm) L×B×H |
| BQ1/320-25 | 1 | 320 x 320 | 25 | 13 | 4 | 5 | 1.0 | 380 | 1150×760×650 |
| BQ2/320-25 | 2 | 25 | 9 | 10 | 500 | 1390×760×650 | |||
| BQ3/320-25 | 3 | 38 | 14 | 15 | 620 | 1750×760×650 | |||
| BQ4/450-25 | 4 | 450 x 450 | 25 | 51 | 9 | 10 | 0.8 | 1060 | 1780×760×650 |
| BQ6/450-25 | 6 | 76 | 14 | 15 | 1160 | 2055×870×880 | |||
| BQ8/450-25 | 8 | 102 | 19 | 20 | 1360 | 235×870×880 | |||
| BQ12/450-25 | 12 | 152 | 29 | 30 | 1530 | 2785×870×880 | |||
| BQ16/450-25 | 16 | 203 | 39 | 40 | 1760 | 3305×870×880 | |||
| XQ4/450-25 | 4 | 450 x 450 | 25 | 51 | 9 | 1.0 | 960 | 1900×870×880 | |
| XQ6/450-25 | 6 | 76 | 14 | 1140 | 2030×870×880 | ||||
| XQ8/450-25 | 8 | 102 | 19 | 1460 | 2280×870×880 | ||||
| XQ12/450-25 | 12 | 152 | 29 | 1960 | 2780×870×880 | ||||
| XQ16/450-25 | 16 | 203 | 39 | 2460 | 3280×870×880 | ||||
| BQ20/630-25 | 20 | 630 x630 | 25 | 298 | 24 | 25 | 0.6 | 3300 | 2750×1150×1100 |
| BQ30/630-25 | 30 | 452 | 37 | 38 | 4500 | 3220×1150×1100 | |||
| BQ40/630-25 | 40 | 295 | 49 | 50 | 5600 | 3870×1150×1100 | |||
| BY20/630-25 | 20 | 298 | 24 | 25 | 3700 | 2960×1150×1100 | |||
| BY30/630-25 | 30 | 452 | 37 | 38 | 5000 | 3610×1150×1100 | |||
| BY40/630-25 | 40 | 595 | 49 | 50 | 6100 | 4210×1150×1100 | |||
| XQ20/630-25 | 20 | 25 | 248 | 24 | 0.8 | 3400 | 2600×1100×1100 | ||
| XQ30/630-25 | 30 | 377 | 37 | 4700 | 3250×1100×1100 | ||||
| XQ40/630-25 | 40 | 496 | 49 | 5900 | 3900×1100×1100 | ||||
| XY20/630-25 | 20 | 248 | 24 | 3800 | 2950×1100×1100 | ||||
| XY30/630-25 | 30 | 377 | 37 | 5200 | 3580×1100×1100 | ||||
| XY40/630-25 | 40 | 496 | 49 | 6400 | 4180×1100×1100 |
FILTERPERS SERIE:
Filterpersen kunnen worden onderverdeeld in plaat- en frame type en worden gebruikt voor vaste-vloeibare scheiding van diverse suspensievloeistoffen in intermitterende drukfiltratie. Filterplaten worden geperst door persapparaten en suspensievloeistof wordt in de filterkamer gepompt. Vaste deeltjes worden gescheiden door filterdoek. De producten zijn eenvoudig van structuur maar goed in scheidingseffecten, handig in gebruik, en breed toepasbaar in mijnbouw, metallurgie, aardolie, chemie, geneeskunde, textiel, drukkerij en verven, papierproductie, voedsel, alcohol, anorganisch zout, kolenwassen, kleurstoffen en afvalwaterzuivering industrieën.
Toper hoofdproducten:
Over Toper
Zhengzhou Toper is de toonaangevende leverancier van industriële apparatuur in China, en ook de professionele exporteur en dienstverlener van filter- en scheidingsapparatuur.
We richten ons op volledige service voor filterprojecten, van ontwerp tot after-sales service en snelle levering van reserveonderdelen.
1. Programmagestuurde automatische filterpers
2. Membraanfilterpers
3. Hydraulische compressiefilterpers
4. Mechanische compressiefilterpers
5. Krikfilterpers
6. Gietijzeren plaat- en frame/kamerfilterpers
7. Roestvrijstalen plaat- en framefilterpers
8. Ronde plaatfilterpers
9. Katoenkoekfilterpers
10. Kartonnen filterpers
11. DY bandfilterpers
12. DYX hogedrukbandfilterpers
13. DNY roterende trommeldikmaker/dehydraterende bandfilterpers
14. Drietraps dikmaker en dehydraterende bandfilterpers
15. SS type driepoot bovenontladingscentrifuge
16. SD type driepoot en filterzak hijsontladingscentrifuge
17. PD type filterzak hijsontladingscentrifuge
18. Centrifuge van bovenontlading, driepoot, schone serie SSB, SB
19. SX type handmatige topontladingscentrifuge
20. PS type handmatige topontladingscentrifuge
21. SGZ type automatische schraper bodemontladingscentrifuge
22. PGZ type schraper bodemontladingscentrifuge
23. LW serie decanteercentrifuge
24. Buiscentrifuge
25. Meerlaagse roestvrijstalen framefilter
26. Zakfilter
27. Diatomeeënaarde filter
28. Filterplaat
29. Filterdoek
30. Vacuümschijffilter
Hoe filterpers te bestellen:
1. Selecteer het model, het materiaal van de plaat en het frame, de persmodus en de filtervorm, rekening houdend met de introductie en parameters van de filterpers.
2. Selecteer, afhankelijk van uw producten, open flow en gesloten flow, wasbaar of niet-wasbaar, en specificeer de voorwaarden in het contract.
3. De unit wordt geleverd zonder pomp. Om de unit compleet met pompen te bestellen, vermeld dit in het contract.
4. Ons bedrijf kan niet-standaard modellen leveren om aan uw speciale eisen te voldoen.
