| Plaats van herkomst: | China |
| Merknaam: | TOPER |
| Certificering: | CE |
| Modelnummer: | BY50/800-25U |
| Min. bestelaantal: | 1 reeks |
|---|---|
| Prijs: | USD14500/SET |
| Verpakking Details: | De uitvoer standaard houten pakket. |
| Levertijd: | 30 ontvangen de werkdagen na uw betaling |
| Betalingscondities: | L/C, T/T, D/A, D/P, Western Union |
| Levering vermogen: | 50 reeksen per maand voor deze pers van de gietijzerfilter |
| Filtergebied: | 50m2 | Grootte filterplaat: | 800*800mm |
|---|---|---|---|
| Volume filterkamer: | 624L | Filterplaat en nummernummer: | 38 stuks |
| Kaderaantal: | 39pcs | Filtrerende druk: | 0,6 MPa |
| Motorvermogen: | 2,2 kW | Belangrijkste kenmerk: | Op hoge temperatuur dragen 350C te zijn. |
| Bouw: | Gietijzer. | Gewicht: | 7650kg |
| Conditie: | NIEUW | Functie: | Vaste-vloeistofscheiding |
| Structuur: | Plaat-kader type | Spanning: | 380V/220V /400-450V/Aangepast |
Duurzame gietijzeren filterpers ontworpen voor hoge temperatuurfiltratie in metallurgie keramiek petrochemische en olieindustrie toepassingen
Invoering van filter:
Framedeel:
Het frame is het hoofdonderdeel van de machine om het filtermechanisme te ondersteunen en andere delen te verbinden.
Filtergedeelte:
Het bestaat uit filterplaten die in een bepaalde volgorde op de hoofdstraal zijn geplaatst en een filterdoek tussen de filterplaten.De filterplaten en het filterdoek worden afwisselend geplaatst om verschillende onafhankelijke filtereenheden te vormen.
Deel van het trekbord:
1 Automatische trekplaat, het deel van de automatische trekplaat bestaat uit hydraulische motor, manipulator, transmissiemechanisme en ophanging.
2 Handmatig trekken van het bord en handmatig trekken van het bord voor het lossen.
Hydraulisch onderdeel:
Het hydraulische onderdeel is een vermogenstoestel dat de compressieplaat aandrijft om de filterplaat te comprimeren of los te maken en is uitgerust met een zuigerpomp en verschillende regelkleppen.
Motoronderdeel:
Het motoronderdeel is het controlecentrum van het hele systeem.
Korte introductie van de gietijzeren filterpers:

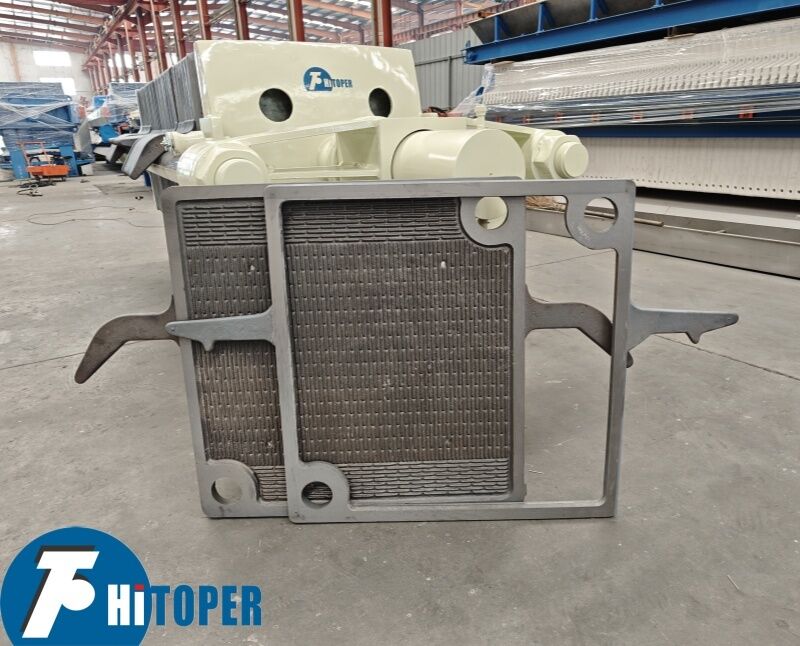

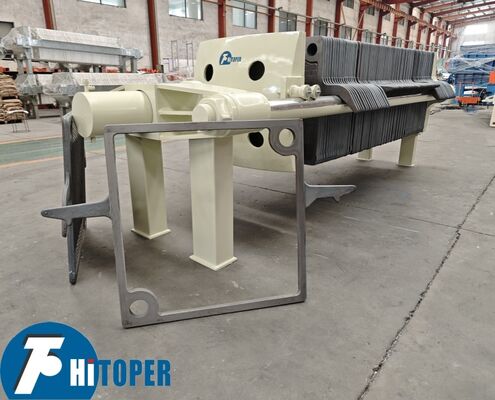

Filterpers van gietijzeren plaat en frame is gemaakt van gietijzer of ductiel ijzer van hoge kwaliteit.
Het wordt gebruikt voor hoogtemperatuurfiltratiematerialen en de hoge sterkte van de filterplaat kan de filtradruk en de lange levensduur weerstaan.
Breed gebruikt voor de scheiding van vloeistof en vaste stoffen in de petrochemische, metallurgische, olie- en keramische industrie, enz.
1. Platenclassificatie: gietijzeren platen
2Werktemperatuur: < 350 °C
3Filtratiedruk:0.6Mpa-0.8Mpa
4 Klemdruk:10,0-1,3 Mpa
Kenmerken:
1De filterplaat is gemaakt van gietijzer, het kan bestand zijn tegen hoge temperatuur en hoge druk, lange levensduur.
2De gietijzeren constructie zorgt voor een zeer sterke weerstand tegen hoge temperaturen, geschikt voor het filteren van hoogtemperatuurmateriaal met een hoogsterke gietijzeren filterplaat, zoals gelatine,eetbare olie.
3, Hoofdbalk is gemaakt van hoogwaardig koolstofstaal met zandblaasbewerking, niet gemakkelijk uit de vorm, hoge intensiteit en corrosiebestendig.
4Het comprimeren van de weg is door handmatige Jack-operatie of door versnelling, eenvoudig en gemakkelijk te gebruiken.
Technische gegevens van deze gietijzeren filterpers:
|
Type |
Filteroppervlakte (m2) |
Filterplaatgrootte (mm) |
Taart dikte (mm) |
Kamer volume (L) |
Plaat aantal (pcs) |
Frame aantal (pcs) |
Filteren druk (Mpa) |
Gewicht (kg) |
Afmetingen (mm) L×W×H |
|
BQ1/320-25 |
1 |
320 x 320 |
25 |
13 |
4 |
5 |
1.0 |
380 |
1150×760×650 |
|
BQ2/320-25 |
2 |
25 |
9 |
10 |
500 |
1390×760×650 |
|||
|
BQ3/320-25 |
3 |
38 |
14 |
15 |
620 |
1750×760×650 |
|||
|
BQ4/450-25 |
4 |
450 x 450 |
25 |
51 |
9 |
10 |
0.8 |
1060 |
1780×760×650 |
|
BQ6/450-25 |
6 |
76 |
14 |
15 |
1160 |
2055 × 870 × 880 |
|||
|
BQ8/450-25 |
8 |
102 |
19 |
20 |
1360 |
235 × 870 × 880 |
|||
|
BQ12/450-25 |
12 |
152 |
29 |
30 |
1530 |
2785 × 870 × 880 |
|||
|
BQ16/450-25 |
16 |
203 |
39 |
40 |
1760 |
3305 × 870 × 880 |
|||
|
XQ4/450-25 |
4 |
450 x 450 |
25 |
51 |
9 |
|
1.0 |
960 |
1900 × 870 × 880 |
|
XQ6/450-25 |
6 |
76 |
14 |
1140 |
2030 × 870 × 880 |
||||
|
XQ8/450-25 |
8 |
102 |
19 |
1460 |
2280 × 870 × 880 |
||||
|
XQ12/450-25 |
12 |
152 |
29 |
1960 |
2780×870×880 |
||||
|
XQ16/450-25 |
16 |
203 |
39 |
2460 |
3280 × 870 × 880 |
||||
|
BQ20/630-25 |
20 |
630 x 630 |
25 |
298 |
24 |
25 |
0.6 |
3300 |
2750 × 1150 × 1100 |
|
BQ30/630-25 |
30 |
452 |
37 |
38 |
4500 |
3220 × 1150 × 1100 |
|||
|
BQ40/630-25 |
40 |
295 |
49 |
50 |
5600 |
3870 × 1150 × 1100 |
|||
|
Bijlage A, hoofdstuk II, hoofdstuk II, hoofdstuk III, hoofdstuk III, hoofdstuk IV, hoofdstuk IV, hoofdstuk IV, hoofdstuk IV, hoofdstuk IV, hoofdstuk IV, hoofdstuk V, hoofdstuk V, hoofdstuk V, hoofdstuk V, hoofdstuk V, hoofdstuk V, hoofdstuk V, hoofdstuk V |
20 |
298 |
24 |
25 |
3700 |
2960 × 1150 × 1100 |
|||
|
BTW-heffing |
30 |
452 |
37 |
38 |
5000 |
3610 × 1150 × 1100 |
|||
|
BTW-tarief |
40 |
595 |
49 |
50 |
6100 |
4210 × 1150 × 1100 |
|||
|
XQ20/630-25 |
20 |
25 |
248 |
24 |
|
0.8 |
3400 |
2600×1100×1100 |
|
|
XQ30/630-25 |
30 |
377 |
37 |
4700 |
3250 × 1100 × 1100 |
||||
|
XQ40/630-25 |
40 |
496 |
49 |
5900 |
3900 × 1100 × 1100 |
||||
|
XY20/630-25 |
20 |
248 |
24 |
|
3800 |
2950×1100×1100 |
|||
|
XY30/630-25 |
30 |
377 |
37 |
5200 |
3580×1100×1100 |
||||
|
XY40/630-25 |
40 |
496 |
49 |
6400 |
4180×1100×1100 |
Filterpers-series:
Filterpers kan worden onderverdeeld in plaat- en raamtype en wordt gebruikt voor vaste vloeistofseparatie van verschillende ophangende vloeistoffen bij intermitterende drukfiltratie.Filterplaten worden geperst door middel van persapparaten en de suspensieve vloeistof wordt in de filterkamer gepomptDe producten zijn eenvoudig in structuur maar goed in het scheiden van effecten, handig in het gebruik en op grote schaal toepasbaar in de mijnbouw, metallurgie, aardolie,chemische stof, geneeskunde, textiel, druk- en verfindustrie, papierindustrie, voedingsmiddelen, alcohol, anorganisch zout, kolenwassen, kleurstoffen en afvalwaterzuivering.
Toper hoofdfilter- en centrifuge-separatormachine:
1Programma-gecontroleerde automatische filterpers
2. Membraanfilterpers
3. Hydraulische compressiefilterpers
4Mechanische filterpers voor compressie
5. Jack filter drukken
6. gietijzeren plaat en frame/kamerfilterpers
7. Filterpers van roestvrij staal
8. Ronde filterpers voor platen
9. Katoenen filterpers
10. Kartonnen filterpers
11. DY-gordelfilterpers
12. DYX hoogdrukgordelfilterpers
13. DNY draaitrommelverdikkings-/dehydratatiebandfilterpers
14. Drievoudige filterpers voor verdikking en uitdroging
15. SS-type drie voet bovenontladingscentrifuge
16. SD-type drie voet en filterzak hef ontladingscentrifuge
17. Centrifuge voor het lossen van filterzakken van het type PD
18Centrifuge van up ontlading, drie voet, schone serie SSB, SB
19. handmatige topontladingscentrifuge SX-type
20. handmatige topontladingscentrifuge van het type PS
21. SGZ-type automatische schraper bodemontladingscentrifuge
22. PGZ-centrifuge voor de onderkant van de afvoer
23Centrifuge van de LW-serie
24Tubulaire centrifuge
25. Meerschaalschermfilter van roestvrij staal
26. zakfilter
27Diatomitfilter
28Filterplaat
29Filterdoek
30. Vacuümschijffilter
Hoe bestelt u filterpers:
1. Selecteer het model, het plaat- en framemateriaal, de drukmodus en de filtervorm door rekening te houden met de introductie en de parameters van de filterpers.
2.Volgens uw producten, kiest u open en gesloten stroom, wasbaar of niet wasbaar, en specificeert u de voorwaarden in het contract.
3De eenheid wordt geleverd zonder pomp. Om de eenheid complete pompen te bestellen, vermeld dit in het contract.
4Ons bedrijf kan niet-standaard model leveren om aan uw speciale eisen te voldoen.
