Volledig automatische bandfilterpers voor slibontwatering in afvalwaterzuivering, chemische, olieraffinage, metallurgie en papierindustrieën

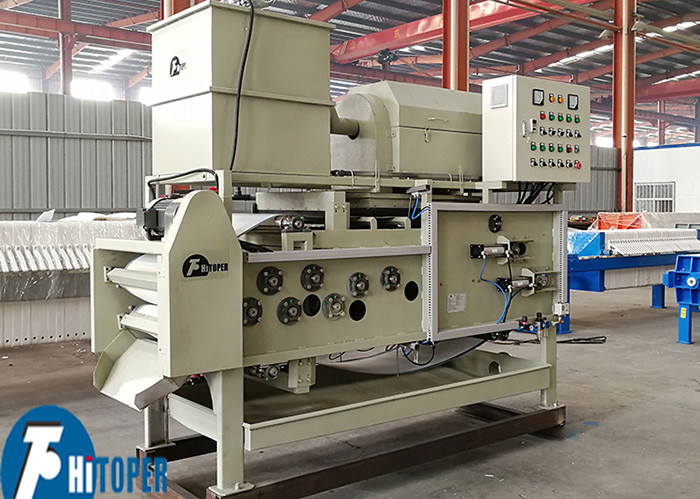

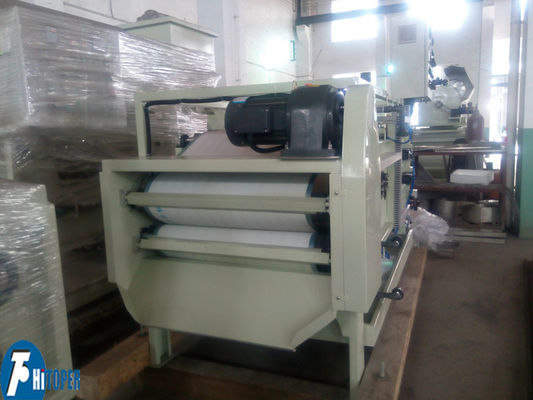

Volautomatische bandfilterpers 500 mm filterbandbreedte slibontwatering bandpers

DY-serie bandfilterpers is het nationale onderzoeksinstuut met de introductie van geavanceerde buitenlandse technologieën op basis van de succesvolle ontwikkeling van nieuwe modellen, veel gebruikt in stedelijke afvalwaterzuivering, chemische, olieraffinage, metallurgie, papier, leer, voedsel, kolenwassen, drukkerij en verfindustrie, slibontwatering. Machine continue werking, hoge mate van automatisering, energiebesparing, hoge efficiëntie, gemakkelijk onderhoud, is ideaal voor slibontwateringsapparatuur.

De bandpersfilter bestaat voornamelijk uit een aandrijfapparaat, een frame, een persrol, een bovenste filterband, een onderste filterband, een filterbandspaninrichting, een filterbandreinigingsinrichting, een lossingsapparaat, een luchtregelsysteem en een elektrisch regelsysteem.

1 Frame: Het frame van de bandpersfilter wordt voornamelijk gebruikt om het persrolsysteem en andere componenten te ondersteunen en te bevestigen.

2 Persrolsysteem: Het bestaat uit rollen met diameters die van groot naar klein zijn gerangschikt. Het slib wordt vastgehouden door de bovenste en onderste filterbanden. Wanneer het achtereenvolgens door de persrollen gaat, wordt een drukgradiënt van klein naar groot gevormd onder de spanning van de filterband. Water wordt geleidelijk verwijderd.

3 Zwaartekrachtzone ontwateringsapparaat: Het bestaat voornamelijk uit een zwaartekrachtzonebeugel en een hopper. Het geflocculeerde materiaal verwijdert een grote hoeveelheid water in de zwaartekrachtzone, en de vloeibaarheid wordt slecht, wat voorwaarden schept voor de daaropvolgende extrusie dehydratie.

4 Wigvormige zone ontwateringsapparaat: De wigvormige zone gevormd door de bovenste en onderste filterbanden oefent een druk uit op het ingeklemde materiaal en voert een voorpersontwatering uit om te voldoen aan de eisen voor het vloeistofgehalte en de vloeibaarheid van het materiaal in de persontwateringssectie.

5 Filterband: Het is het hoofdbestanddeel van de bandpersfilter. De vaste en vloeibare fasen van het slib worden boven en onder gescheiden. De onderste filterband is het filtermedium. De bovenste en onderste filterbanden worden gespannen om de persrol te omzeilen om de benodigde druk te verkrijgen om het vochtgehalte van het materiaal te verwijderen.

6 Filterbandverstelapparaat: Het bestaat uit uitvoerende componenten: cilinder, verstelrolsignaal tegendruk en elektrisch systeem. De rol is om de afwijking van de filterband aan te passen die wordt veroorzaakt door verschillende redenen, zoals ongelijke filterbandspanning, installatiefout van de rol, ongelijke toevoer, enz., waardoor de continuïteit en stabiliteit van de bandpersfilter wordt gewaarborgd.

7. Filterbandreinigingsinrichting: Het bestaat uit een sproeier, een reinigingswatertoevoerbak en een reinigingskap. Wanneer de filterband loopt, passeert deze continu de reinigingsinrichting en wordt deze geraakt door het drukwater dat uit de douche wordt gespoten. klaar.

8. Filterbandspaninrichting: Het bestaat uit een span cilinder, een spanrol en een synchronisatiemechanisme. De rol is om de filterband te spannen en de benodigde spanningscondities te bieden voor de productie van de perskracht van de ontwateringspers. Dit kan worden bereikt door de luchtdruk van de span cilinder van het luchtdruksysteem aan te passen.

9 Lossingsapparaat: Het bestaat uit een schraperplaat, een meshouder, een lossingsrol, enz. De functie is om de uitgedroogde filterkoek en filterband te pellen om het doel van lossing te bereiken.

10 Aandrijfapparaat: Het bestaat uit een motor, een reductie, een tandwieloverbrengingsmechanisme, enz. Het is de krachtbron voor de loop van de filterband en kan de snelheid van de reductie aanpassen om te voldoen aan de eisen van verschillende bandsnelheden in het proces.

11 Pneumatisch systeem: Dit systeem bestaat voornamelijk uit een krachtbron (gasopslagtank, motor, luchtpomp, enz.), uitvoerende componenten (cilinders) en pneumatische besturingscomponenten (inclusief drukrelays, druk- en richtingsregelkleppen). Het luchtdrukregelcomponent regelt de luchtdruk, de stroom en de richting om ervoor te zorgen dat de luchtdruk actuator een bepaalde stuwkracht en snelheid heeft en normaal werkt volgens een vooraf bepaalde procedure. Het is de krachtbron om de spanning en aanpassing van de filterband te voltooien.

Samenstelling van onderdelen:

1. Frame

2. Slurry distributie apparaat

3. Bovenste lekbak

4. Ontwateringsrolsysteem

5. Persrolsysteem

6. Spaninrichting

7. Middelste lekbak

8. Wasapparaat

9. Bovenste verstelrol

10. Bovenste filterband

11. Bovenste schraper

12. Onderste schraper

13. Aandrijfapparaat

14. Onderste filterband

15. Onderste verstelrol

16. Onderste lekbak

Technische parameters bandfilterpers:

Typisch slibgebruik bandfilterpers:
